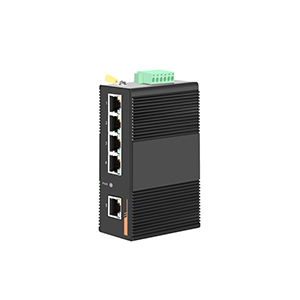

工业级5口交换机
非管理型千兆5口工业交换机
主要特性
外壳：IP40防护等级，无风扇设计
检验报告：CCC/CE/FCC/RoHS
防静电：8KV-15KV
MTBF：100000小时
产品描述PRODUCT DESCRIPTION
本设备采用存储转发，无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷、防静电保护措施，-30℃ ~ +75℃的宽范围工作温度，性能稳定可靠，可广泛应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
产品参数PRODUCT PARAMETERS
主要特性
外壳：IP40防护等级，无风扇设计
检验报告：CCC/CE/FCC/RoHS
防静电：8KV-15KV
MTBF：100000小时
本设备采用存储转发，无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷、防静电保护措施，-30℃ ~ +75℃的宽范围工作温度，性能稳定可靠，可广泛应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
产品参数PRODUCT PARAMETERS
| 接口（Provider Mode Ports） | |
| 业务接口（Fixed port） | 5*10/100/1000 Base－T |
| 管理接口（Management Port） | 不支持 |
| 电源接口（Power interface） | 凤凰端子，双电源冗余 |
| LED灯（LED Indicators） | PWR，Link/ACT LED |
| 线缆类型及距离（Cable type&Transmission distance） | |
| 双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
| 单模光纤（Monomode optical fiber） | 不支持 |
| 多模光纤（Multimode optical fibre） | 不支持 |
| 网络拓扑（NetworkTopology） | |
| 环形拓扑（Ring topology） | 不支持 |
| 星型拓扑（Star topology） | 支持 |
| 总线拓扑（Bus topology） | 支持 |
| 树形拓扑（Tree Topology） | 支持 |
| 电气特性（Electrical Specifications） | |
| 输入电压（input voltage） | DC12-58V;PoE DC48-58V |
| 整机功耗 （Total Power consumption） | 非PoE<5W ;PoE<125W |
| PoE支持（PoE Support）可加配 | |
| PoE端口（PoE port） | 1-4 |
| PoE协议（PoE Protocol） | 802.3af，802.3at |
| PoE引脚分配（Pin Assignment） | 1,2,3,6 |
| 二层交换（Layer 2 Switching） | |
| 交换容量（Switching capacity） | 14 G |
| 包转发率（Packet forwarding rate） | 10.416Mpps |
| MAC地址表（MAC address table） | 2K |
| VLAN支持及数量（VLAN） | 不支持 |
| 报缓冲区（Buffer） | 1M |
| 转发延迟（Forwarding delay） | <4us |
| 极性反转（MDX/MIDX） | 支持 |
| 流量控制（Flow control） | 不支持 |
| 巨型帧（Jumbo Frame） | 支持9216Bytes |
| 环境条件（Environment） | |
| 工作温度（Operating temperature） | -30℃~+75℃ |
| 储藏/运输温度（Storage temperature） | -30℃~+75℃ |
| 相对湿度（Relative humidity） | 5%~95% 不支持凝露（non-condensing） |
| 散热方式（Thermal methods） | 无风扇设计，自然散热 |
| MTBF | 100,000 小时 |
| 机械结构（ Mechanical Dimensions） | |
| 尺寸（Product size） | 118X91X31mm |
| 安装方式（Installation Method） | DIN卡轨 |
| 重量（Weight） | 0.36KG |
| 防护（EMC&INGRESS PROTECTION ) | |
| IP等级（IP Level） | IP40 |
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level 3（4KV/2KV）（8/20us） |
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 3（4KV/2KV）（10/700us） |
| 抗静电干扰（ESD） | IEC 61000-4-2 Level 4 （8K/15K） |
| 配套和附件（Accessories） | |
| 配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
