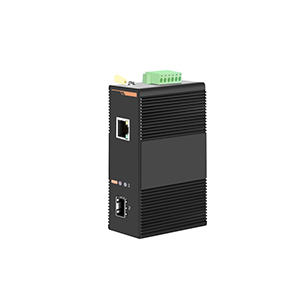

工业级1光1电光纤收发器
1光1电非管理型工业光纤收发器
主要特性
外壳：IP40防护等级，无风扇设计
检验报告：CCC/CE/FCC/RoHS
防静电：8KV-15KV
MTBF：100000小时
产品描述PRODUCT DESCRIPTION
此设备是1个千兆光&1个10/100/1000 Base-T非管理型工业以太网快速交换机,POE可选，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质，增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
产品参数PRODUCT PARAMETERS
主要特性
外壳：IP40防护等级，无风扇设计
检验报告：CCC/CE/FCC/RoHS
防静电：8KV-15KV
MTBF：100000小时
此设备是1个千兆光&1个10/100/1000 Base-T非管理型工业以太网快速交换机,POE可选，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质，增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
产品参数PRODUCT PARAMETERS
| 接口（Provider Mode Ports） | |
| 业务接口（Fixed port） | 1*1000 Base-X，1*10/100/1000 Base－T |
| 管理接口（Management Port） | / |
| 电源接口（Power interface） | 凤凰端子，双电源冗余 |
| LED灯（LED Indicators） | PWR，主板光口灯 ,NMC，扩展板光口灯 |
| 线缆类型及距离（Cable type&Transmission distance） | |
| 双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
| 单模光纤（Monomode optical fiber） | 20/40/60/80/100KM |
| 多模光纤（Multimode optical fibre） | 550m |
| 拨码说明（Dialing instructions） | |
| 1 LFP | LFP/RPR功能开关 |
| 2 LGY | LEGACY功能开关（标准/非标准PoE选择） |
| 3 VLAN | 端口隔离功能 |
| 4 RST | 复位功能 |
| 网络拓扑（NetworkTopology） | |
| 环形拓扑（Ring topology） | 不支持 |
| 星型拓扑（Star topology） | 支持 |
| 总线拓扑（Bus topology） | 支持 |
| 树形拓扑（Tree Topology） | 支持 |
| 混合式拓扑（Hybrid topology） | 支持 |
| 电气特性（Electrical Specifications） | |
| 输入电压（input voltage） | DC12-58V;PoE DC48-58V |
| 整机功耗（Total Power consumption） | 非PoE<5W ;PoE<35W |
| PoE模式（PoE Model） | 支持标准/非标准PoE |
| PoE支持（PoE Support）可加配 | |
| PoE端口（PoE port） | 1 |
| PoE协议（PoE Protocol） | 802.3af，802.3at |
| PoE引脚分配（Pin Assignment） | 1,2,3,6 |
| 二层交换（Layer 2 Switching） | |
| 交换容量（Switching capacity） | 14G |
| 包转发率（Packet forwarding rate） | 10.416Mpps |
| MAC地址表（MAC address table） | 8K |
| 报缓冲区（Buffer） | 1M |
| 转发延迟（Forwarding delay） | <5us |
| 极性反转（MDX/MIDX） | 支持 |
| 流量控制（Flow control） | 不支持 |
| 巨型帧（Jumbo Frame） | 支持10Kbytes |
| 端口隔离（Port Isolation） | 支持 |
| LFP or RPR | 支持 |
| 复位（reset） | 支持 |
| 环境条件（Environment） | |
| 工作温度（Operating temperature） | -30℃~75℃ |
| 储藏/运输温度（Storage temperature） | -30℃~75℃ |
| 相对湿度（Relative humidity） | 5%~95% 不支持凝露（non-condensing） |
| 散热方式（Thermal methods） | 无风扇设计，自然散热 |
| MTBF | 100,000 小时 |
| 机械结构（ Mechanical Dimensions） | |
| 尺寸（Product size） | 118*91*31mm |
| 安装方式（Installation Method） | 卡轨式安装 |
| 重量（Weight） | 约0.4KG |
| 防护（EMC&INGRESS PROTECTION ) | |
| IP等级（IP Level） | IP40 |
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level 3 (4KV/2KV）（8/20us) |
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 3 (4KV/2KV）（10/700us) |
| 抗静电干扰（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
| 配套和附件（Accessories） | |
| 配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
