产品简述：

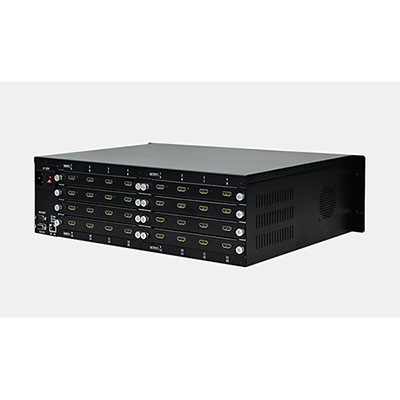

高清HDMI矩阵切换器是专门为HDMI视频信号的显示切换而设计的高清智能矩阵开关设备，用于将各路HDMI视频输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
本矩阵是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换；
21、带有断电现现场切换记忆保护、视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用。
性能特点：
1、运行速度快，系统稳定；
2、采用FPGA可编程逻辑阵列电路，性能更稳定；
3、采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果；
4、采用美国4.5GHz高带宽芯片，图像特别清晰；
5、兼容 HDMI 1.4版本，符合 HDCP 标准；
6、支持信号时序重整, CEC, 36位真彩技术；
7、采用数字同步识别处理（DSIP）技术；
8、支持无缝集成CMMAW技术和CCSEB电源管理技术；
9、采用3D全新蓝色矩阵式显示屏，全中文显示工作状态；
10、内置轮循切换功能，能任意设定间隔时间和通道；
11、内置32组场景存储功能，能直接在面板操作；
12、4/8/16路HDMI音视频信号输入；4/8/16路 HDMI音视频信号输出；
13、支持蓝光DVD24/50/60fs/HD-DVD/xvYCC；
14、支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；
15、使用高品质HDMI 版本的线缆，输入传输距离可达20米，输出传输距离可达30米
16、HDMI输入和输出端采用进口HDMI接口；
17、专用端口，能直接和线触摸屏连接，即插即用；
18、全贴片SMD工艺，特有ESD静电保护功能；
19、全球通用宽电压设计，可适应交流100～240V，50/60Hz
技术参数：

HDMI视频	接口带宽	4.5GHz（-3Db）满载
	增益	0dB
	像素带宽	225 MHz
	位上升时间	位上升时间：0.6 NS (20%--80%)
	位下降时间	0.6 NS (20%--80%)
	支持协议	HDMI 协议
	切换速度	200 ns(最长时间)
	最大支持分辨	Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit
HDMI视频输入/输出	接 口	HDMI 接口 A 型 19 针母头
	最小/最大电平	0.5 V至1.0 Vp-p 无偏移
	数字视频电平	1.2 Vp-p
	阻 抗	100Ω
	回波损耗	-15dB @1MHz to 1.5GHz
	显示数据通道	5.0 Vp-p (TTL)
	TDR上升时间	75 PS
	时钟恢复	自动
RS-232控制接口	串行控制接口	RS-232, 9-针母 D型 接口
	波特率与协议	波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 串行控制口结构：2 = TX, 3 = RX, 5 = GND
	串行控制口结构	2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口 （选配）	控制接口	4针凤凰座
	使用方式	与扩展键盘配套使用
	控制口结构	+5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口 （选配）	以太网控制接口	RJ-45母接口
	以太网控制协议	TCP/IP
	以太网控制速率	自适应10M或100M,全双工或半双工
规 格	电 源	100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源
	温 度	储存、使用温度: -20°～ +70°C
	湿 度	储存、使用湿度:10% ～ 90%
	平均故障间隔时间	60,000 小时
	尺寸	2U
